2020-03-17 22:49:38[HCL]東莞市華創力自動化科技有限公司
常見弧形導軌類型講解,又叫圓弧形導軌,滾輪弧形導軌,是通過V型滾輪在圓弧形V型導軌面上的滾動,實現圓周運動?;⌒螌?dǎo)軌可分為精密級圓弧導軌、普通精密圓弧導軌和重載滾輪圓弧導軌,以下是它們的區別:

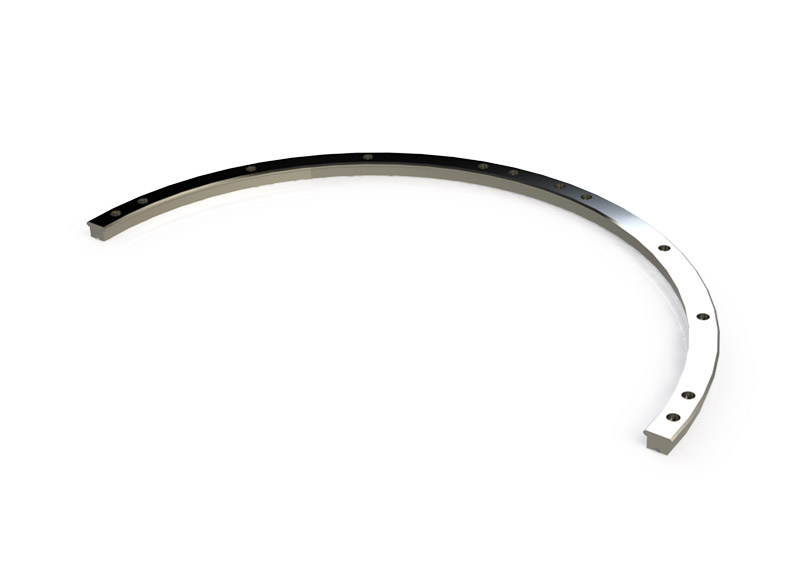

精密圓弧導軌作用
其加工出圓弧導軌面后要進行熱處理,然后再進行精密打磨,使得表面粗糙度達到N5級,可以提供360度整圓弧導軌,也可提供任意度數的弧形導。
普通精度圓弧導軌作用
通過對GV3直線導軌進行熱彎成型,可形成任意直徑的圓弧導軌,安裝孔的方向平行于圓周運動軌跡所在的平面;精密圓弧導軌的安裝孔是垂直于圓周運動軌跡所在的平面。普通精度圓弧導軌安裝簡易方便,運行起來順暢平滑,應用廣泛。

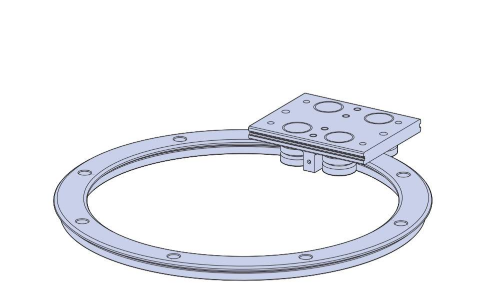

重載滾輪圓弧導軌作用
通過拼接的方式,可得到任意直徑的重載滾輪圓弧導軌;最大載荷可達30噸。滾輪圓弧導軌上可切齒,可選擇模數8或10。在直線導軌MHD的基礎上,開發出了同樣載荷的滾輪圓弧導軌,從而開啟了另外一種應用:讓搬運機器人沿著圓弧導軌做圓弧運動。滾輪式圓弧導軌適合在回轉工作臺的應用,特點鮮明:滾輪固定,圓弧導軌沿著由多個滾輪的V型槽形成的軌跡做圓周運動;滾輪圓弧導軌上,可帶齒圈-就是所謂的圓弧齒條,齒輪轉動,帶動帶齒圈圓弧導軌轉動。
以上就是常見弧形導軌類型講解,需要注意的是,弧形導軌和圓形導軌是不同的導軌產品,弧型導軌是一種弧線導軌,可實現圓周運動:而圓形導軌是通過直線軸承在光軸上滾動或滑動,實現直線運動的。因此兩者要對兩者進行區別,切勿混淆!需要產品的時候可以給我們分享用處,我們廠家可以為你定制你需要的導軌哦。
