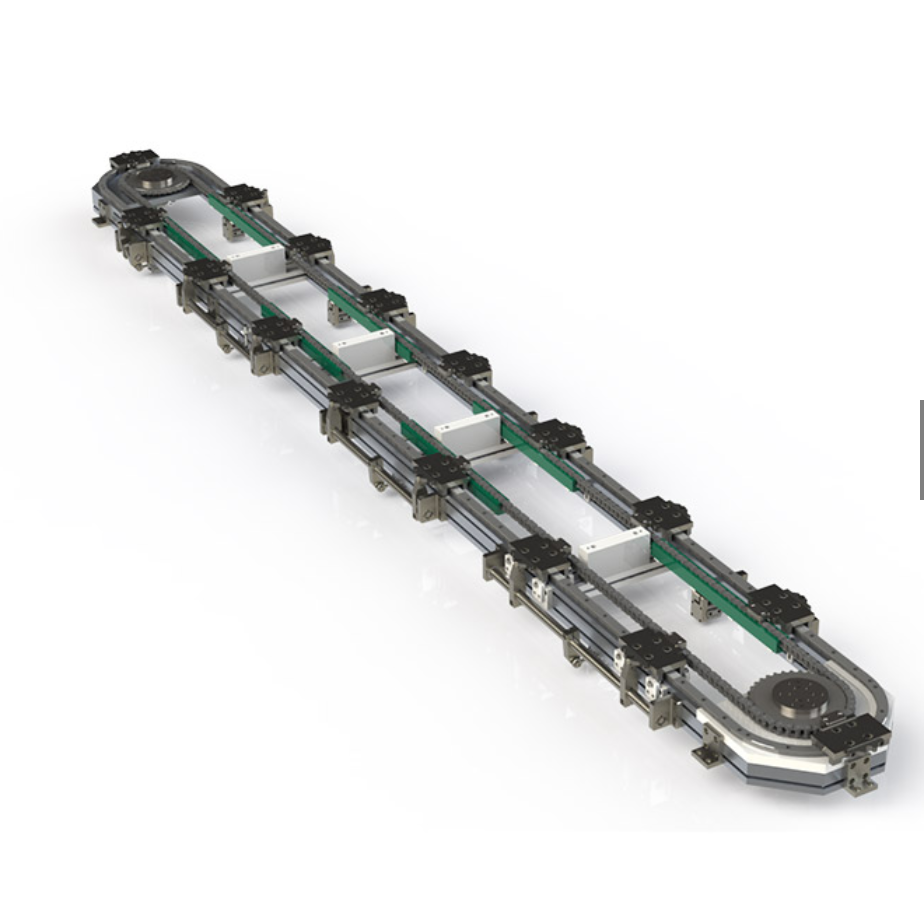

環形導軌流水線是由直線導軌+圓弧導軌+定位系統+輔助材料所組成的精密循環流水自動線,可根據客戶需求集成到客戶的設備或框架結構中,軌道可以是橢圓或矩形或者其他形狀,承載滑座驅動可采用連續或分度運動的方式,承載滑座鎖定系統可實現±0.05mm的可重復定位,廣泛應用于在電子、電氣行業,作為自動沖壓線和裝配線來使用。那么環形導軌流水線的工作原理是怎樣的呢?下面華創力小編來給大家介紹。
環形導軌流水線的工作原理是怎樣的:
1、在滑臺的側面安裝滾輪咬合塊,滾輪咬合塊和滾輪配合的凹槽需要經過精密加工,具有較緊的公差范圍;
2、環形導軌是通過初次定位和重復定位來實現高精度的,先要確保初次定位的正確性,然后通過二次定位進行修正,一般定位精度是±0.01毫米,經過調整重復定位精度可達±0.05毫米,一般精度技術要求不高容易達到,±0.05毫米的高精度技術要求比較高,很多專業技術團隊可達到這一要求;
3、初次定位通過伺服驅動發脈沖驅動電機帶動工位走到定位銷附近來實現的,二次定位時因為工位是靠皮帶傳動的,皮帶和主動輪、從動輪接觸處有間隙,加上兩旁的側面氣缸,電磁閥動作讓定位氣缸伸出,然后轉動定位銷進行工位的二次定位,實現高精度的重復定位。
以上內容就是對環形導軌流水線的工作原理是怎樣的介紹了,環形導軌流水線采用了久經驗證的V形軌道原理,可承載更高負荷,使用壽命長、維護要求低,在惡劣環境中有著出色的表現。環形導軌流水線配上精密的滑座傳動系統和伺服控制系統,就可以實現許多功能。如果需要精密的重復定位精度,比如說±0.05mm;可以考慮安裝一套輔助定位裝置,只需要在要求精確重復定位的工位安裝輔助定位裝置就可以了。
