環形導軌系統中的圓弧段,不是整90度或整180度的,而是稍微比90度或180度稍微小一點;所以直線段的實際長度,需要比按整90/180度計算出來的長度,稍微長一點。下面以兩圓弧段+兩直線段組成的環形導軌系統為例,來說明環形導軌系統中圓弧段安裝注意事項
了解環形導軌基本知識
環形導軌是一種軌道系統技術,工業應用中配合驅動系統形成循環流水線應用于各行各業。環形導軌是由直線導軌加圓弧導軌所組成,環形導軌的作用主要是將多個工位集成在循環流水線或裝配線上,相對皮帶線來說,具有更小的運動間隙,高剛性,高速度,高定位精度。
一、環形導軌構造:從環形導軌的截面來看,主要有V型面和梯形面兩種,V型面環形導軌廠商是英國海普克Hepco,梯形面的則為德國納德拉,截面不同,負載和速度也會不同。V型面經過硬化處理,材質為鋼,負載能力強。
二、環形導軌組成:環形軌道系統基本組成包括環形導軌、直線導軌、承載滑座、電機、減速機等,驅動方式更靈活,可以通過同步帶驅動,也可以通過齒輪齒條或鏈條驅動。
三、環形導軌應用:環形導軌可以搭配直線導軌成環形軌道系統使用,也可以單獨節段使用,比如作機器人第七軸導軌,環形導軌的軌寬和直徑會直接影響到負載能力。
環形導軌系統中圓弧段安裝注意事項

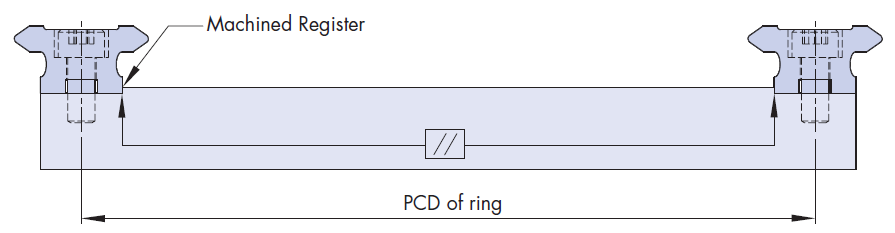

一:先安裝直線段,兩平行安裝直線段之間的距離為圓弧導軌的直徑:

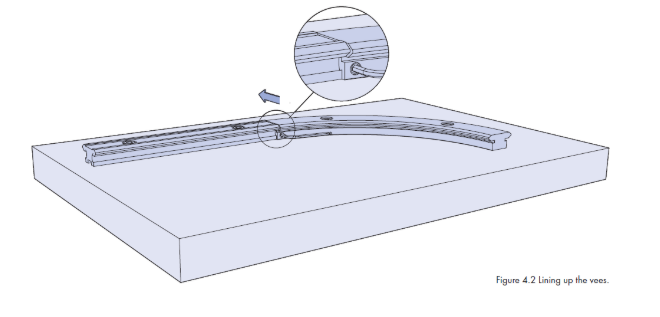

二:安裝圓弧段的時候,需要通過接合部的頂絲機構,把圓弧段的兩端往外頂,和安裝固定好的直線段對齊;注意:是以直線段為基準,讓圓弧段去對齊:
