圓弧導軌傳動方式?在流水線上導軌起到了很大的作用，有的朋友就來咨詢，它的傳動方式是什么?圓弧導軌也有很多種，每一種傳動的方式都不一樣，所以小編要給大家詳細講解一下：圓弧導軌傳動方式是怎樣？

　　一：雙V圓弧導軌

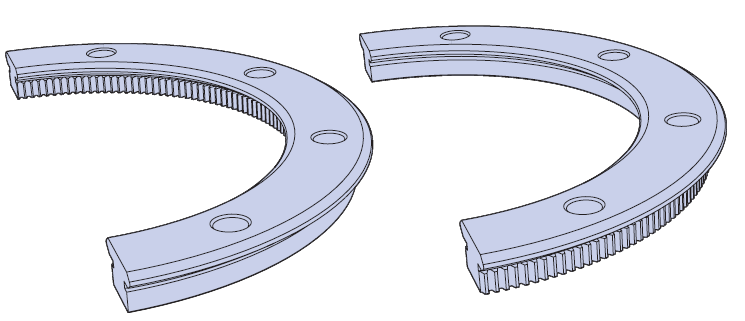

　　可采購整360度圓弧導軌，也可采購任意角度的圓弧導軌段;可帶內齒圈或外齒圈：

　　圓弧導軌傳動的兩種運動方式：

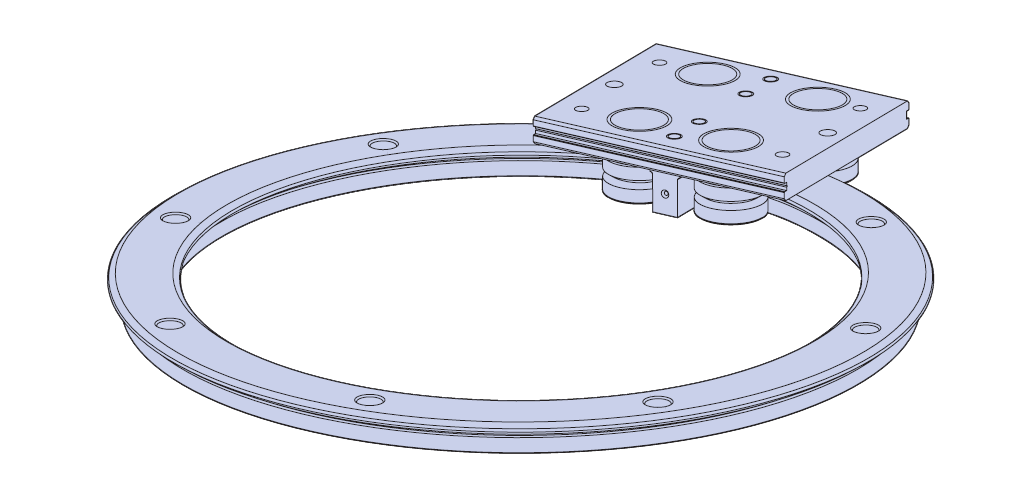

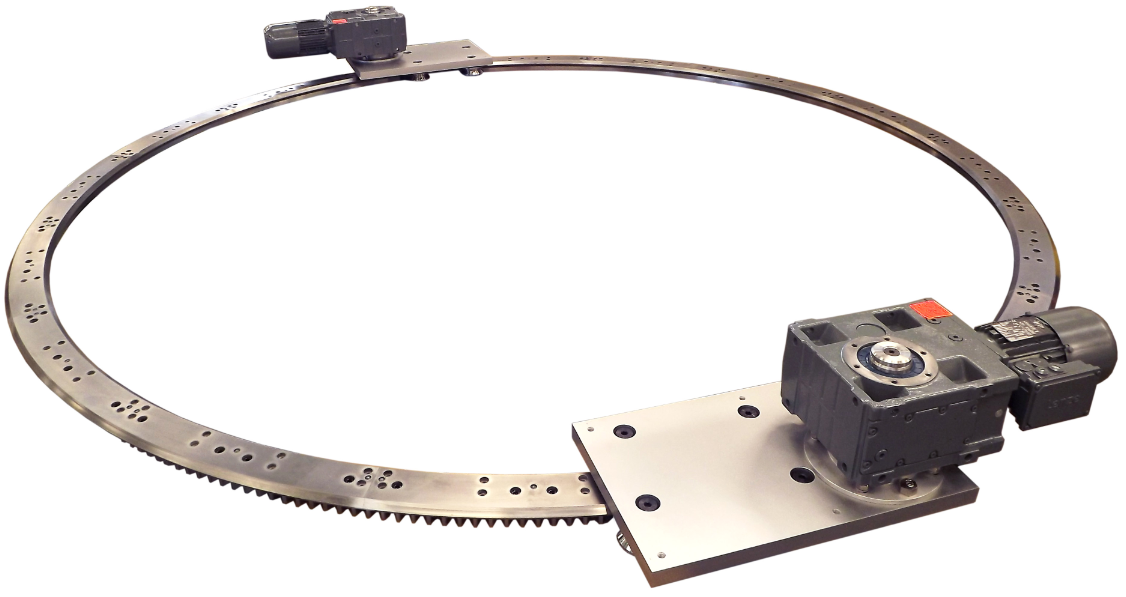

　　A：圓弧導軌固定，滑臺做圓周運動;可采用各種形式的傳動方式，最常見的為：圓弧導軌帶齒圈，把減速電機/電機安裝在滑臺上，齒輪安裝在減速電機/電機的輸出軸上，齒輪轉動沿著齒圈運動，帶動滑臺做圓周運動：

　　B：滾輪固定，圓弧導軌轉動;內V/外V，內齒圈/外齒圈，可自由搭配：

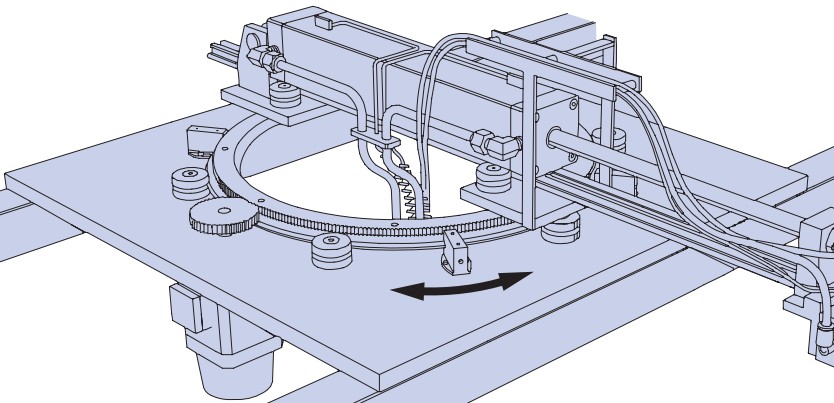

　　如果采用外V/外齒圈結構，這樣可讓圓弧導軌的內側有更為充足的空間讓其它部件通過，如下圖所示：

　　雙V圓弧導軌的齒圈，同樣的直徑，齒面寬度比單V圓弧導軌的小，所以可傳遞的力也小;所以如果需要較大的傳動力，建議采用單V圓弧導軌。

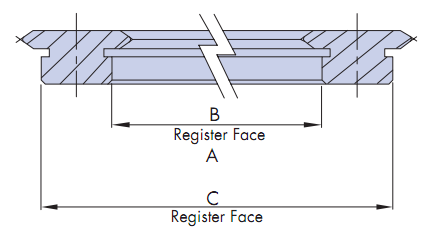

　　如果你的應用對圓弧導軌的圓心位置有精確的要求，可選用如下兩個定位基準中的一個來進行精準定位：

　　二：?jiǎn)蜼圓弧導軌

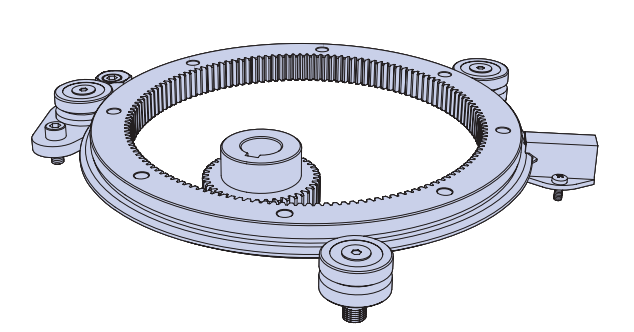

　　分為“內單V/外齒”和“外單V/內齒”兩種形式;滾輪和齒輪固定，電機驅動齒輪，齒輪帶動單V圓弧導軌轉動;這種運動方式，在很多旋轉應用中，可替代回轉支承，請參閱文章：圓弧導軌vs回轉支承：

　　齒輪齒圈傳動，存在一定的反向間隙;如果需要減小反向間隙的影響，并且需要較快的線速度-比如5米每秒，那建議采用同步帶傳動的內單V圓弧導軌;詳細說明，請參考文章：同步帶傳動回轉工作臺：

　　三：?jiǎn)蜼圓弧導軌盤

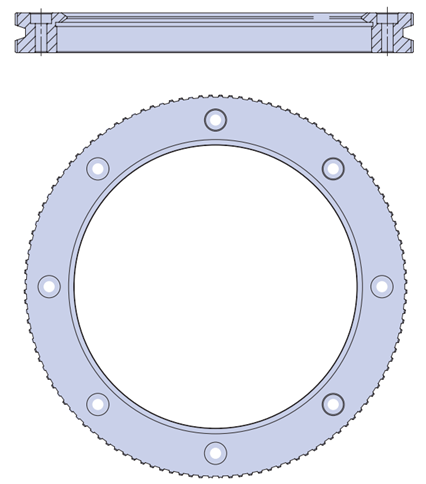

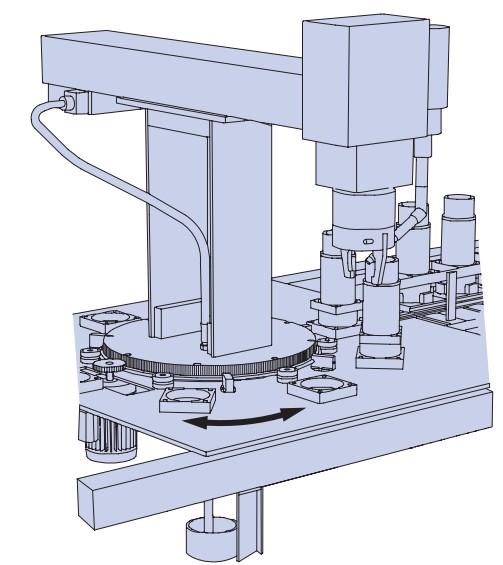

　　和單沿V圓弧導軌的區別在于：?jiǎn)蜼圓弧導軌盤只有外V/外齒一種形式;中間是實心的，盤的表面可進行精密加工，方便在上面安裝其它部件：

圓弧導軌傳動方式？大家學會了嗎？如果想咨詢相關產品，請來我們公司參考，特殊需要的還可以定制哦。
